LK-D-SS-06-T-reeks optiese vertragingslyn en optiese simulator
- Bandwydte tot 6.5GHz
- Hoë dinamiese omvang
- Wye temperatuur toediening
- Lae amplitude reaksie
- Pasgemaakte tydsvertragings
Produk Beskrywing
Deur gebruik te maak van die nuutste mikrogolf-fotoniese tegnologie, is die LK-D-SS-06-T-reeks optiese vertragingslyn en optiese simulator ontwerp om buitengewone werkverrigting te lewer in toepassings soos radartoetsing, seinverwerking, gefaseerde antenna-skikking-operasies, antenna-simulasie , en fasegeraastoetsing. Hierdie gevorderde stelsel is in staat om oor die hele P/L/S/C-bandwydte te werk met minimale invoegverlies, wat 'n hoë dinamiese omvang en robuuste elektromagnetiese isolasie verseker. Dit ondersteun ook driedubbele vervoerseine wat onmeetbaar is, 'n kenmerk wat dit onderskei op die gebied van hoë-presisie optiese en mikrogolf seinverwerking
Tegniese spesifikasies
Elektriese / optiese kenmerke
| parameter | Parameter Waardes | eenheid | Opmerking | ||
| Min | Tipies | Max | |||
| Frekwensie-reeks | 0.1 | - | 6.5 | GHz | |
| Amplitude Vlakheid | - | ± 2 | ± 2.5 | dB | |
| Tydvertraging | 0.01 | - | 150 | us | Op maat |
| Vertraag akkuraatheid | -5‰ | - | +5‰ | - | |
| invoeging Verlies | 0 | 10 | 20 | dB | Op maat |
| Voer VSWR in | - | 1.5 | 2 | - | |
| Afvoer VSWR | - | 1.5 | 2 | - | |
| impedansie | - | 50 | - | Ω | |
| Invoer 1 dB kompressie | - | +10 | +15 | dBm | |
| Onvalse seinverwerpingsverhouding | 60 | - | - | dBc | |
| Ruisbeeld | - | 40 | 50 | dB | 5 ons, 25 ℃ |
| Werk temperatuur | -55 | - | +85 | ℃ | Sien Bestelinligting |
| Berging Temperatuur | -55 | - | +85 | ℃ | |
| Relatiewe vertraging vs. temperatuur | - | - | 7 | dpm/℃ | |
| Invoegingsverlies vs. temperatuur | - | 3 | 6 | % / ℃ | |
Koppelstukbeskrywing en kragtoevoer
| Speld | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Spanning | NC | GND | + 12V | NC |
| Huidige beoordeling | - | - | 0.15 | - |
| Maksimum stroom | 1 |

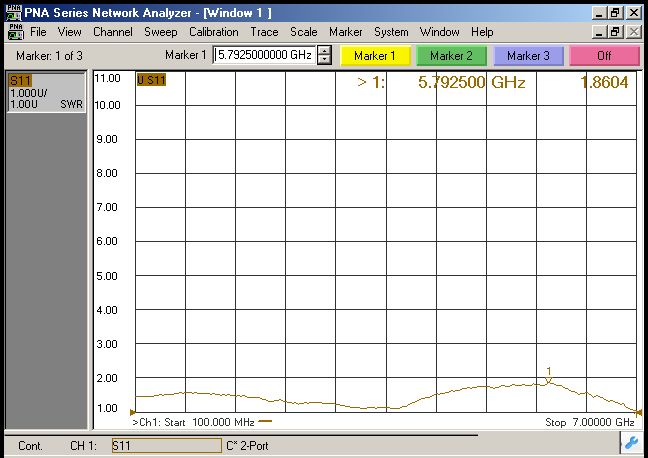

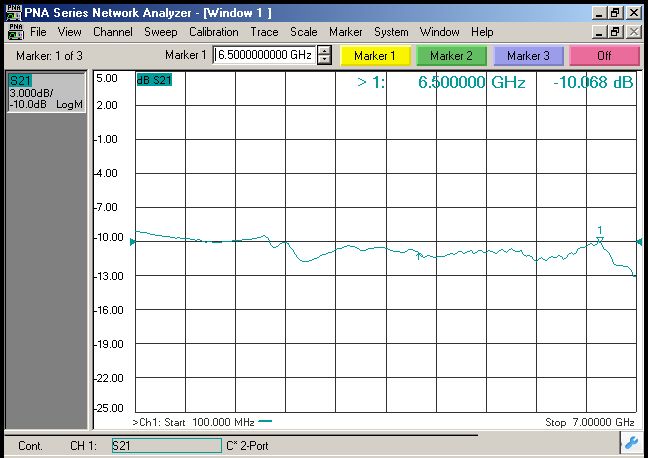

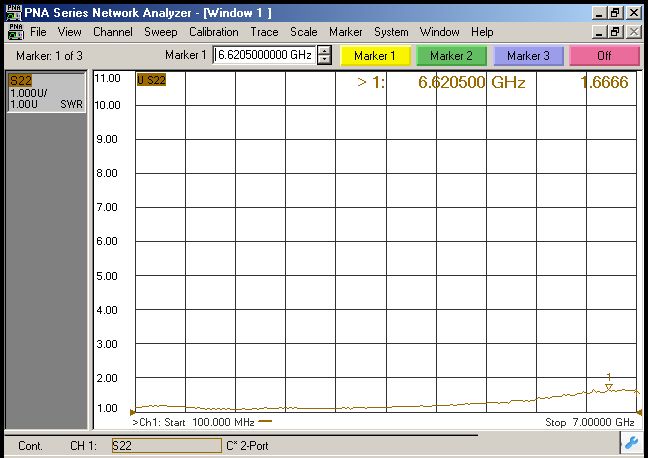

Tipiese reaksiekrommes (25℃)

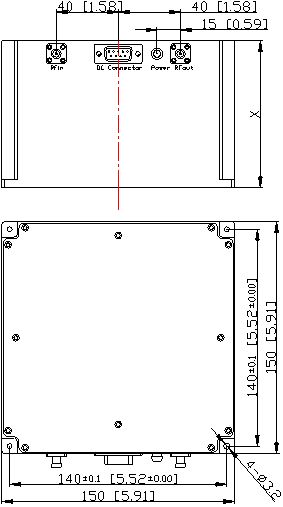

Afmetings en penne (Eenheid: mm[duim])
RF-aansluiting: SMA-K (pasgemaak)
GS-aansluiting: DE-9PS (pasgemaak)
| Product Type | LK-D-SS-06-TG | Opmerking | |||||
| Tydsvertraging (ons) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Product Type | LK-D-SS-06-TP | Opmerking | |||||
| Tydsvertraging (ons) | 8 | 35 | 60 | 80 | 110 | 150 | Kompakte |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
bestel inligting
| Product Type | Pakkette | Gehaltevlakke | Werk temperatuur | Berging Temperatuur |
| LK-D-SS-06-TGI | Standard | Bedryfsgraad | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Medium-graad | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Spesiale graad | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Kompakte | Bedryfsgraad | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Medium-graad | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Spesiale graad | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
aansoeke
Radar toets/kalibrasie
Seinverwerking
Elektroniese oorlog
Gefaseerde skikking antenna
Antenna simulasie
